配电房智能综合监测系统
配电房智能综合监测系统
长期以来，配电房管理工作一直是供电系统运行管理的可靠性的薄弱环节之一，一些配电房开关跳闸和配电房环境过热影响设备运行、配电房水浸导致设备损坏、配电房设备被盗等，既容易烧毁设备，也容易影响用户正常的用电情况，而这些故障却常常被人们忽视。但多年来，由于低压配电网络缺乏这方面的检测手段，一般都在每年或每季的几个典型日，由工作人员逐个测量配电装置及巡检，结果是费时费工，既不能及时反映真实情况，也不能及时解决实际问题。为此，研发、推广配电网络的监控装置是十分必要的。

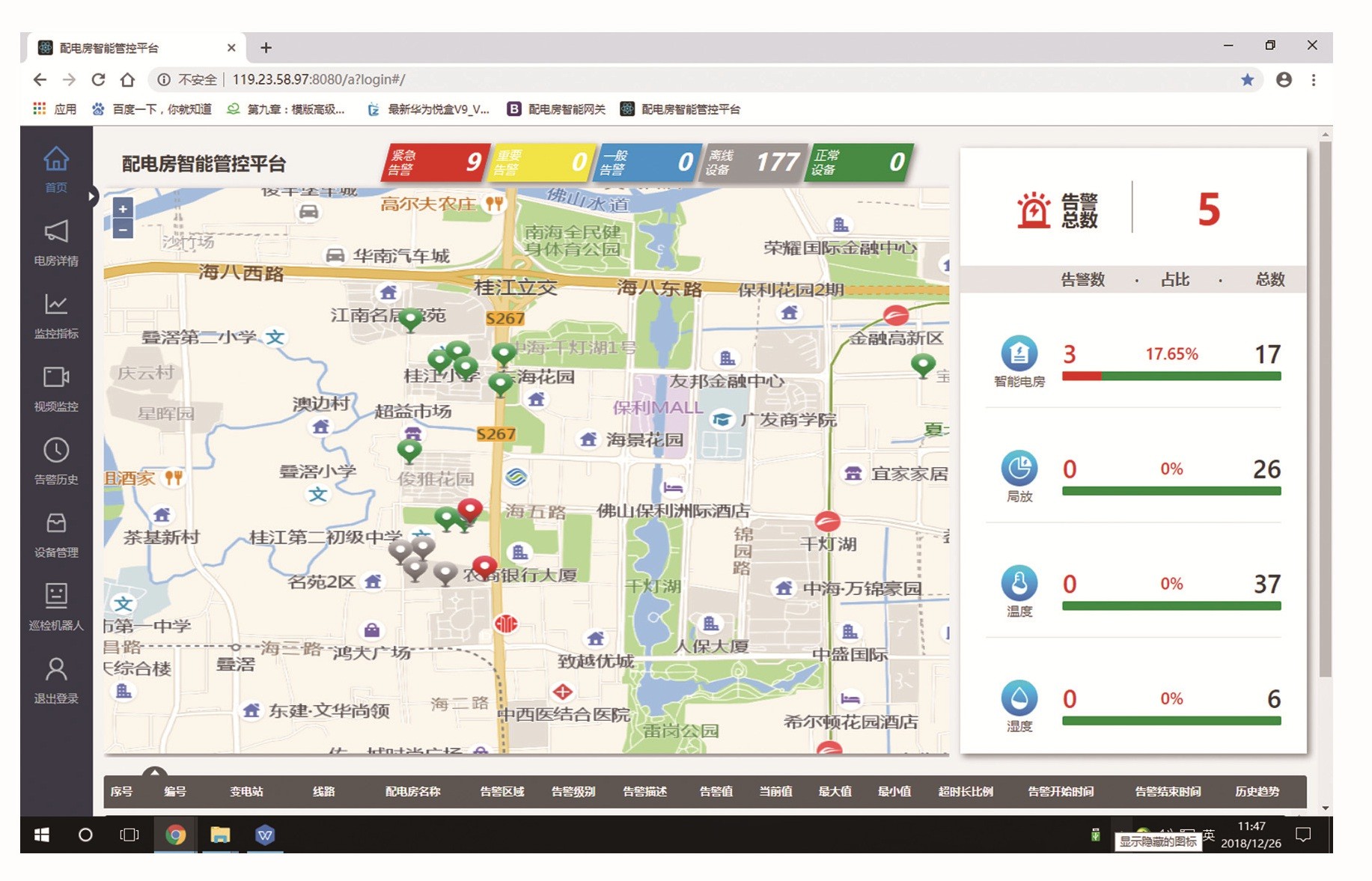

系统云平台界面
通过WEB客户端应用管理相关业务流程，点击地图选取管辖区域内任一属下的电房，进入后通过图形化方式显示电房的实时监控数据，提供控制按钮及操作警示。增设外网网关或通过内网手机卡后，可向相关管理人员的外网移动终端或手机发送报警功能。
系统功能
Ø 环境监控实现以下子系统功能
1) 温湿度监控子系统
2) 防水浸监控子系统
3) 气体监测子系统
4) 大门门禁及人体红外介入子系统
5) 烟雾、火灾检测子系统
6) 固定高清摄像头及高清球监控录像及播放子系统
Ø 设备状态监测子系统功能
1) 开关柜和变压器温度检测
2) 局放（全向特高频）监测子系统功能
3) 局放（脉冲电流）监测子系统功能
Ø 设备状态监控AI功能
1) 通过视觉AI算法实现监测开关柜刀闸位置、SF6气压指针位置、故障指示器状态、状态指示器状态的功能
环境监控系统
环境监控系统是一个综合利用计算机网络技术、数据库技术、先进通信技术、自动控制技术、新型传感技术等构成的计算机网络,其监控对象是配电房内综合环境(含安防)。监控系统对充分利用人力资源,加强维护支持手段的建设,保障设备稳定运行和变电所安全,提高劳动生产率和设备运行维护水平,实现 “数据集成、业务协同、管理集中、资源共享”的管理要求。
|
|
|
|
|
|
|
|
温湿度变送器 |
门禁控制 |
视频监控 |
水位控制 |
新风一体机 |
|
|
|

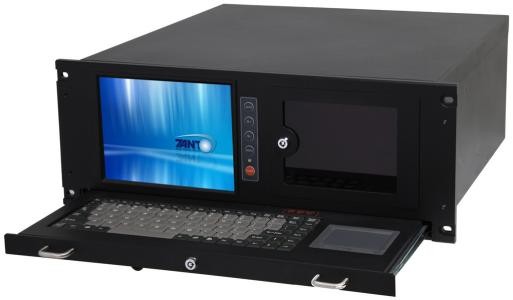

环境监控系统主机 |
|
|||
|
气体变送器 |
风机控制 |
||||
|
|
|
||||
|
SF6/O2变送器 |
空调控制 |
||||
|
|
|
|
|
|
|
|
照明控制 |
声光报警 |
消防报警 |
红外防盗监控 |
除湿控制 |
|
设备监测系统
无线式温度监测系统具有极高的可靠性和安全性，且价格低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。
测温采集器
无线测温采集器是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。
|
测温传感器

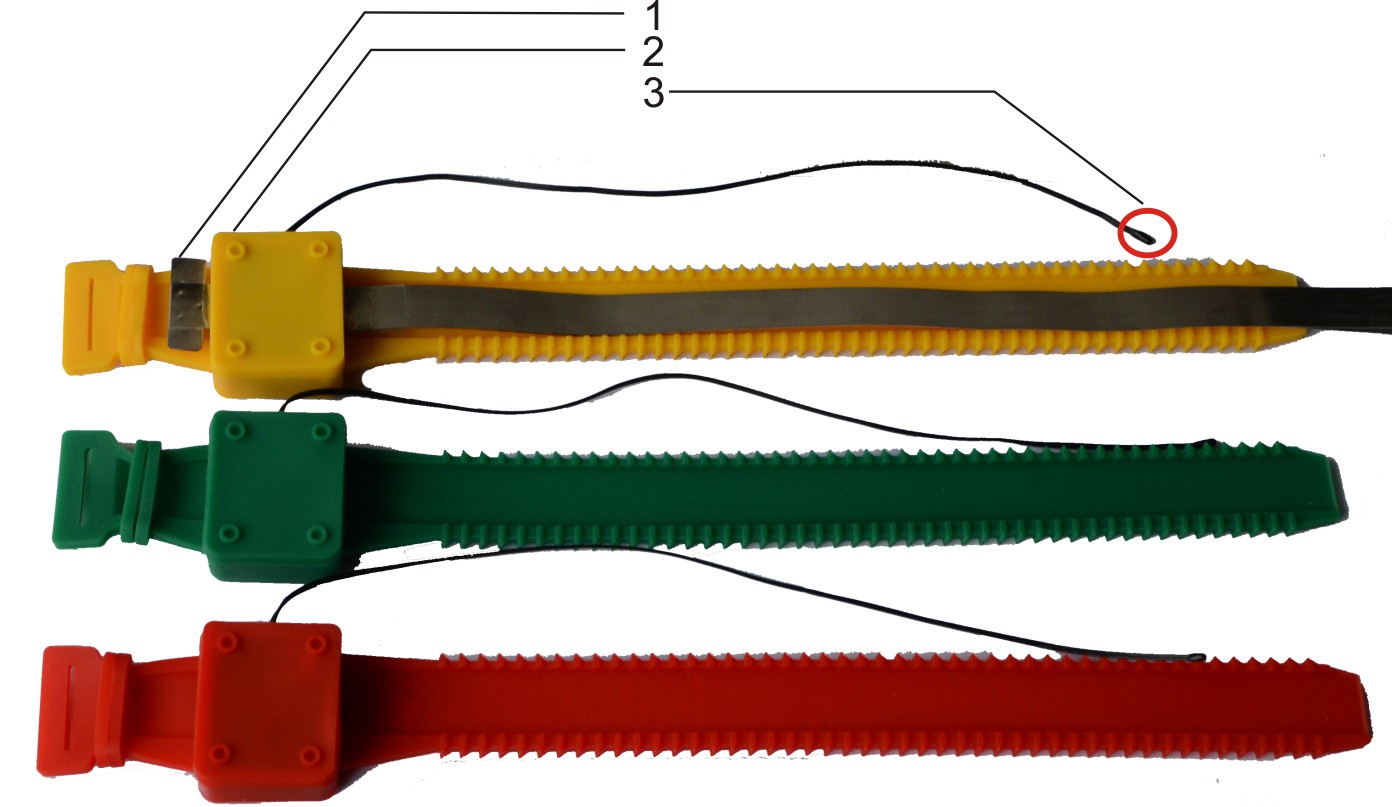

无线温度传感器（有源）
技术指标：
Ø 温度测量范围：-25～+200℃
Ø 测量精度：±1℃（0~75℃）,±2℃（-20~150℃）
Ø 温度采样频率：默认1分钟
Ø 无线频率：2.4GHz/433MHz
Ø 无线传输距离：≤10米（2.4GHz）/≤200米（433MHz）
Ø 电池使用寿命：8年
Ø 安装方式：捆绑式
Ø 外形尺寸：主体尺寸：38mm*35mm*24mm，表带总长：385mm
无线温度传感器（无源）
技术指标：
Ø 温度测量范围：-25～+200℃
Ø 测量精度：±1℃（0~75℃）,±2℃（-20~150℃）
Ø 温度采样频率：默认10秒
Ø 无线频率：2.4GHz/433MHz
Ø 无线传输距离：≤10米（2.4GHz）/≤200米（433MHz）
Ø 工作电源：感应取电
Ø 启动电流：>5A
Ø 安装方式：捆绑式
Ø 外形尺寸：主体尺寸：46mm*35mm*21mm，表带总长：380mm
变压器吸附式温度传感器（户外）
技术指标：
Ø 温度测量范围：-25～+200℃
Ø 测量精度：≤±1℃
Ø 温度采样频率： 变化≤2℃时，5分钟发送1次；
变化>2℃时，1分钟发送1次，
Ø 无线频率：433MHz
Ø 无线传输距离：≤200米
Ø 电池使用寿命：8年
Ø 安装方式：吸附式
Ø 主体尺寸：60mm*45mm*25mm，总长：105mm
Ø 安装方式：吸附式
局放系统
局放监测系统主要对66kV及以下配网系统中的开关柜、环网柜进行局放监测，系统集柜体内开关设备局部放电进行监测，温度的测量、显示、信号报警等功能于一体，实现用户对配电设备运行状态的有效监控。通过灵活的安装方式，解决被监测设备结构复杂、运行环境恶劣，缺陷类型千变万化的现场问题，通过大数据技术解决带电设备检测的“定性、定量、定位、定相”要求。经济有效地解决状状态监测与缺陷诊断问题，对于配电设备的安全可靠运行以及电力企业的抢修决策起极为重要的作用。
局放采集器
功能特点
Ø 绝缘状态监测和温度监测功能
Ø 基于特高频法的局部放电检测技术
Ø 接触式测温，温度监测数据更准确、更可靠
Ø 基于无线传输技术的温度传感器设计，安装方便
Ø 自适应抗干扰技术，可有效甄别干扰信号
Ø 连续实时的监测曲线，能够准确把握设备状态走势
Ø 历史故障查询功能，可以对故障历史记录进行快速按月查询和依次全部查询
技术指标：
Ø 功能配置：绝缘监测、温度监测
Ø 电源电压：220V，85 V ~265V，AC
220V，120V~380V，DC
Ø 电源功率：10W
Ø 外形尺寸：244×178×55（mm）
Ø 就地显示：7.0英寸彩色 LCD，24K色，800×480点阵，触摸屏
Ø 告警输出：220VAC/3A（额定负载），30VDC/3A（额定负载）
Ø 接点类型：一组转换接点
局传感器
特高频局部放电传感器
技术指标：
Ø 工作频段：500MHz~3GHz
Ø 匹配阻抗：50 Ω
Ø 测量范围：0 dBmV~70dBmV
Ø 测量精度：-60dBm（=0.001μW）
Ø 天线尺寸：126×126×25（mm）
脉冲电流局放传感器
技术指标：
Ø 测量范围: 100-5000pC
Ø 蟆带范围: 100kHz-5MHz
Ø 监测变量：放电强度、放电额度、平均强度
Ø 放电额度：不大于9000(1S)
Ø 告警输出: 220VAC/3A(额定负载); 30VDC/3A(额定负载)
Ø 接点类型:一组转换接点
典型配置清单
|
序号 |
产品名称 |
简配型 |
基本型 |
高配型 |
全配型 |
|
1 |
门禁控制 |
√ |
√ |
√ |
√ |
|
2 |
温湿度传感器 |
√ |
√ |
√ |
√ |
|
3 |
SF6气体传感器 |
√ |
√ |
√ |
√ |
|
4 |
氧气传感器 |
√ |
√ |
√ |
√ |
|
5 |
红外防盗监控 |
√ |
√ |
√ |
√ |
|
6 |
消防报警 |
√ |
√ |
√ |
√ |
|
7 |
声光报警 |
√ |
√ |
√ |
√ |
|
8 |
照明/开关控制 |
√ |
√ |
√ |
√ |
|
9 |
水位控制 |
√ |
√ |
√ |
√ |
|
10 |
水泵 |
√ |
√ |
√ |
√ |
|
11 |
新风一体机：空调控制 除湿控制 风机控制 |
√ |
√ |
√ |
√ |
|
12 |
视频监控 |
|
√ |
√ |
√ |
|
13 |
臭氧传感器 |
|
√ |
√ |
√ |
|
14 |
一氧化碳传感器 |
|
√ |
√ |
√ |
|
15 |
甲烷传感器 |
|
√ |
√ |
√ |
|
16 |
噪声传感器 |
|
√ |
√ |
√ |
|
17 |
LED显示 |
|
√ |
√ |
√ |
|
18 |
开关柜和变压器温度监测 |
|
|
√ |
√ |
|
19 |
局放系统 |
|
|
|
√ |
说明：本系统可以兼容智能巡检机器人的接入。
