紫外检测

发表时间:2019-10-31  阅读次数:4984

紫外检测

一、紫外检测的重要性

1、紫外成像仪是用于检测各种电气部件的电晕,局部放电和电弧。

2、紫外检测能直观形象的观察到发生放电的情况,使得现场人员能迅速准确的定位放电点的位置,准确判断设备运行的健康情况。

3、检测出设备和绝缘的早期故障和性能降低,从而提高电力系统运行的可靠性。

4、老化部件的早期检测可节约维修费用,使不定期的电力中断减小,增加供电可靠性。

5、我公司开发的紫外成像仪,可以全天候使用,该仪器小巧轻便,功能强大具有良好的操控性。


二、紫外检测应用


1、检查发现劣化绝缘子(陶瓷、复合、玻璃绝缘子)的缺陷、表面放电和污染;

2、导线架线时拖伤、运行过程中外部损伤(人为砸伤)、断股、散股检测。导线表面或内部变形都可产生电晕;

3、电力工程质量检测(安装不当、接地不良等);

4、检查高压设备的污染程度。污染物通常表面粗糙,在一定电压条件下会产生放电,如绝缘子表面因污染会产生电晕。导线的污染程度、绝缘子上污染物的分布情况等,都可以利用该技术有效的进行分析;

5、运行中绝缘子的劣化以及复合绝缘子及其护套电蚀检测。绝缘子的裂纹可能会构成气隙,绝缘子的劣化导致表面变形,在一定的条件下都会产生放电。当绝缘子表面形成导电的碳化通道或者侵蚀裂纹时,合成材料支柱式绝缘子的使用寿命大大降低。形成碳化通道或者裂纹以后,绝缘子的故障是不可避免的,而且可能会在短期内发展成绝缘子击穿事故。利用紫外成像技术在某些情况下还可以发现支撑绝缘子的内部缺陷,可在一定灵敏度、一定距离内对劣化的绝缘子、复合绝缘子和护套电蚀检测进行定位、定量的测量,并评估其危害性;

6、高压产品的绝缘缺陷检测。紫外成像的检测结果还可为电力产品的绝缘诊断与寿命预测提供大量信息,可以建立综合档案资料,以便更好的诊断分析;

7、高压变电站及线路的整体维护。传统的放电异常判别方法有听声音(包括超声波故障检测)和夜间观察放电等。由于很多设备的放电并不影响其正常运行,所以听声音的方法无法排除干扰因素和主观因素,且受检测距离的限制。如果绝缘设备在夜间发出可见光,放电已经十分严重了。很多事故正是在绝缘设备未见可见光放电的情况下突然闪络击穿引起的;

8、大型发电机定子线棒端部和槽壁电晕放电检测;

9、寻找无线电干扰源。高压设备的放电会产生强大的无线电干扰,影响到附近的通讯、电视信号的接收等,使用紫外成像技术可迅速找到无线电干扰源;

10、在高压电器设备局部放电试验中,利用紫外成像技术寻找或定位设备外部的放电部位,以及设备内部和外部放电,或消除外部干扰放电源,提高局部放电试验的有效性。

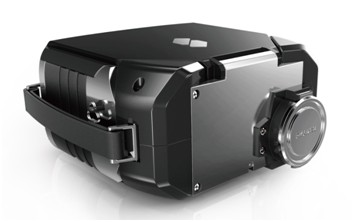

三、检测设备展示

1、紫外光灵敏度:2.2x 10-18watt/cm2

2、可见光感光灵敏度:0.1Lux

3、双通道全日盲,波长范围:240-280nm

4、紫外视场角:60*4.50

5、紫外/可见光叠加精确度:<1mrad

6、显示屏:6.5寸。


四、部分故障图谱展示

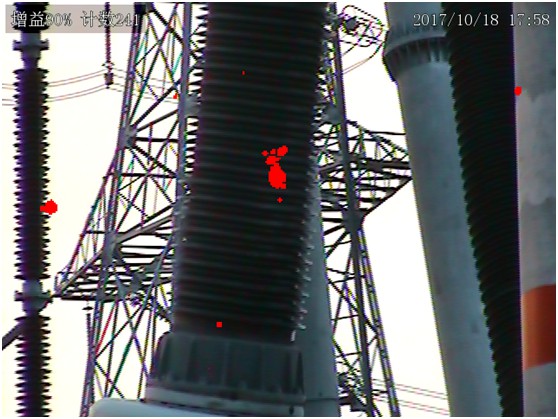

1、均压坏电晕放电

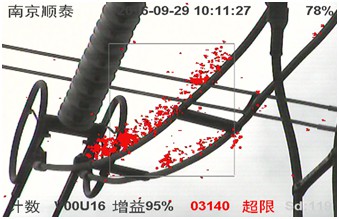

2、刀闸接头电晕放电

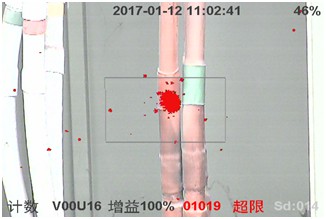

3、电缆分支箱线缆接头电晕放电


4、导线表面电晕放电




5、绝缘子接头处电晕放电


南京顺泰科技有限公司  www.jsshuntai.com
